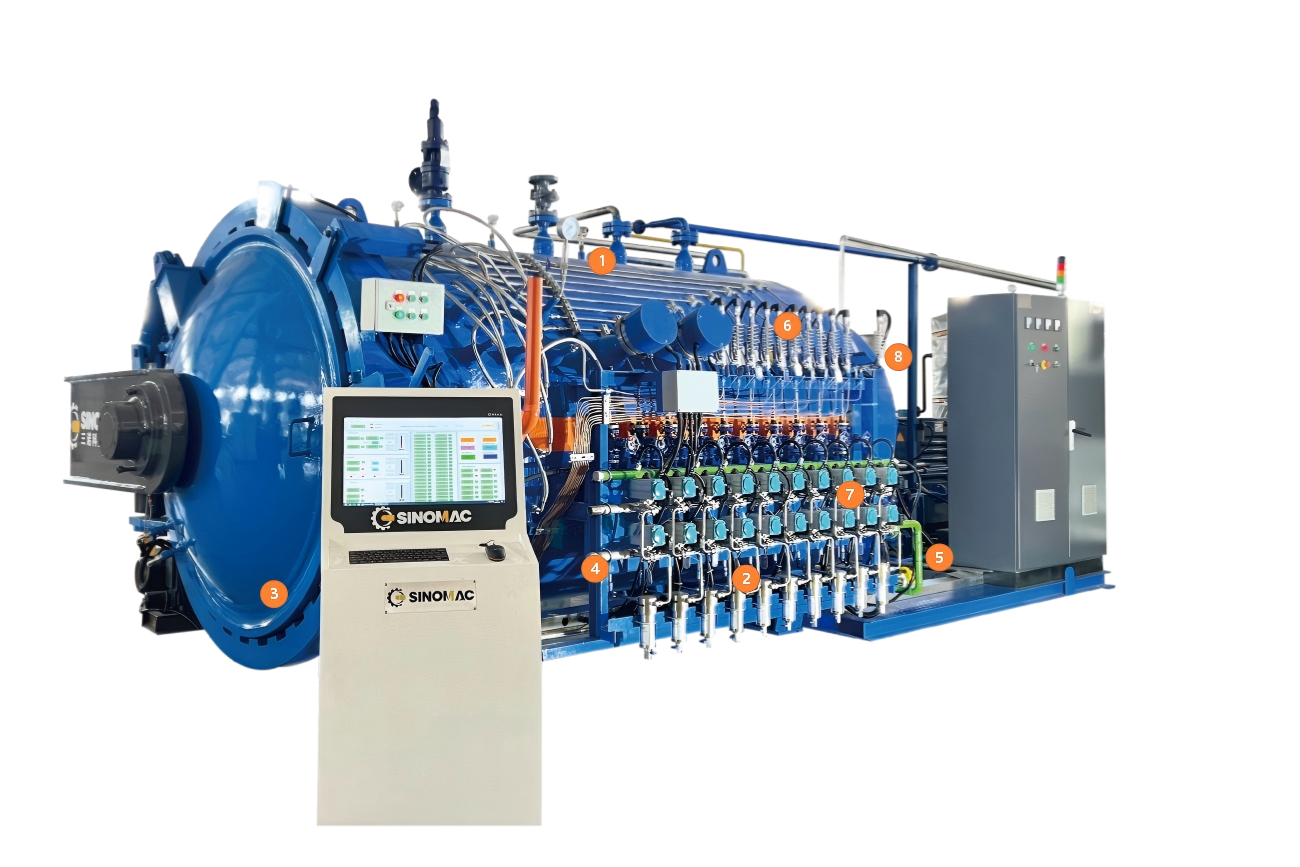

高温高压热压罐

有效直径：600 - 4000mm

有效长度：800 - 20000mm

工作温度：300 - 450℃

工作压力：1.5 - 5.0Mpa

工作介质：氮气

应用领域：主要在航天航空和军工领域中使用，是针对聚酰亚胺类树脂体系复合材料固化工艺配置的，这类树脂是目前复合材料可使用的耐温等级最高的树脂，大多数固化温度在320℃-380℃之间，并有进一步提高的趋势，同时固化压力要求在1.5Mpa以上，甚至4Mpa以上，SINOMAC高温高压热压罐技术复杂，但又十分稳定，完全满足这一领域的需求。

索取报价 13912342699

产品介绍技术优势型号参数案例展示相关产品四全服务

产品介绍

三诺高温高压型热压罐是专门针对聚酰亚胺类树脂体系复合材料固化工艺研发生产的，产品彻底解决了在高温高压环境下，各相关零部件工艺稳定性的技术难题。罐体的设计制造，保温材料和结构，加热系统，冷却系统，热风循环系统，加压泄压系统，抽真空装置，各个传感器安装结构等等，都是在充分考虑高温高压环境而做出的最优化方案设计，确保该系列产品具有安全可靠、高效率、节能环保、维护方便、经久耐用、全自动智能控制等特点。

高温高压热压罐


特殊设计的管口，降低热量损失，减少外壁温度，安全。
三诺高温热压罐对所有的管道接口都采取了隔热措施，以防罐壁局部高温和热量损失。
复合内保温结构和环形热风循环系统
纳米喷涂+纳米气凝胶毡+高密度陶瓷纤维，保温性能优异，节能效果显著；
椭圆导风装置+环形风道结构，气流充分顺畅，温度均匀性好；
罐门、罐体和电机安装法兰冷却
延长密封圈的使用寿命
减少热量传递，特别是电机连接法兰，保证稳定运行。
配置真空采集和测量冷却装置
真空采集管道外壁有旁路水冷，强制冷却抽吸的高温气体，确保管路上各个元器件工作稳定。
前置阀组、管道和卡套接头均采用耐温耐压设计，耐温450C，耐压更是达到4Mpa以上。
进排气部分
自动比例阀和手动阀均采用高温高压型。
外部管道全部用陶瓷纤维毡包裹，外蒙铝皮，防止烫伤。
独特的U型冷却器结构
冷却器水排结构为独特的 U 型结构。
弯曲端可自由伸缩，避免因受热胀冷缩导致的水排焊缝拉裂问题。
卡套密封的电加热元件
电加热元件安装在热压罐尾部，采用卡套连接，拆卸方便，密封性能可靠。
所有接线头在罐外，确保高温高压下安全可靠。
雾化水预冷系统
确保高温阶段的冷却速率控制，按工艺曲线执行。
减弱冷却器在高温时候受到的冲击，保护其使用寿命。

技术优势

多重安全保护
机械，电气，软件多重安全联锁和保护，最大限度的保证热压罐作为压力容器的安全。
模块化设计
压力系统，冷却系统，真空系统、装载系统等模块化设计，布局美观，安装、保养、维修都很便捷。
TPC控制软件
基于Microsoft Windows平台的先进热能工艺控制（TPC）系统，性能可靠，功能强大，尤其是数据采集、分析、报告系统方面。
服务全球
多种产品制造标准，GB150 / ASME / PED / EAC(GOST) 等，服务全球。

型号参数

型号	工作内径(mm)	工作长度(mm)	工作温度(ºC)	工作压力(Mpa)	测温点	真空路数
SN-CGF0608G	600	800	300-450	2.0~5.0	4	4
SN-CGF0810G	800	1000	300-450	2.0~5.0	4	4
SN-CGF1020G	1000	2000	300-450	2.0~5.0	6	6
SN-CGF1320G	1300	2000	300-450	2.0~5.0	8	8
SN-CGF1530G	1500	3000	300-450	2.0~5.0	10	10
SN-CGF2040G	2000	4000	300-450	2.0~5.0	10	10
SN-CGF2560G	2500	6000	300-450	2.0~5.0	24	12
SN-CGF3080G	3000	8000	300-450	2.0~5.0	40	20
SN-CGF3580G	3500	8000	300-450	2.0~5.0	40	20
SN-CGF40120G	4000	12000	300-450	2.0~5.0	64	32
