大型热压罐

有效直径：3500 - 4500mm

有效长度：6000 - 20000mm

工作温度：100 - 450℃

工作压力：0.8 - 5.0Mpa

工作介质：压缩空气/氮气

应用领域：主要应用于航空航天、国防军工及高端工业领域，是制造大中型复合材料构件的关键装备。典型产品包括飞机机翼与尾翼壁板、直升机机身段、方向舵、整流罩、导弹弹体、大型无人机部件以及高铁、新能源等领域的大型承力结构件。SINOMAC大型热压罐技术成熟，性能稳定，是实现高性能复合材料构件规模化、高质量生产的核心保障。

索取报价 13912342699

产品介绍技术优势型号参数案例展示相关产品四全服务

产品介绍

SINOMAC大型热压罐是专为满足航空航天及高端工业领域对中型及以上复合材料构件批量生产需求而研发的主力产品。本产品成功解决了大中型构件在固化过程中对温度场、压力场均匀性的苛刻要求，以及长期连续运行下的可靠性难题。从厚壁罐体的优化设计制造，到高效节能的热风循环系统；从精准协调的加压与真空控制系统，到全自动化的智能管理平台，每一项设计均致力于在保证极致工艺质量的同时，提升生产效率与操作便捷性。确保该系列产品具备优异的工艺一致性、强大的批次处理能力、高度的自动化与智能化、稳定可靠的耐久性以及便捷的维护性，是客户进行高质量、规模化复合材料生产的理想选择。

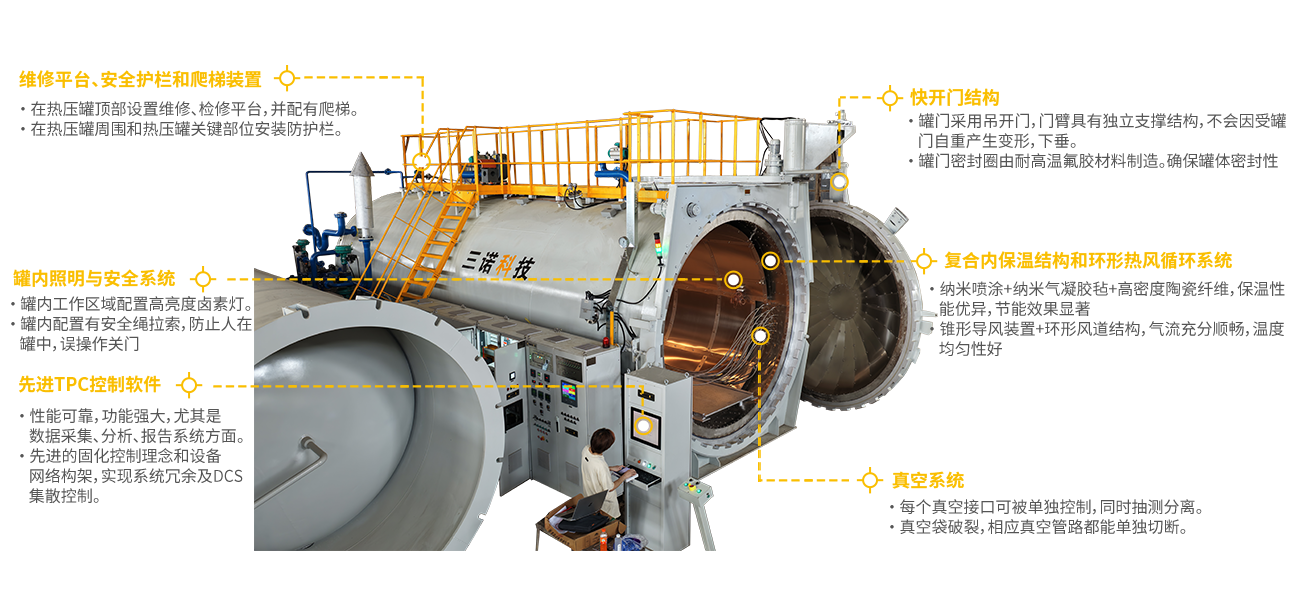

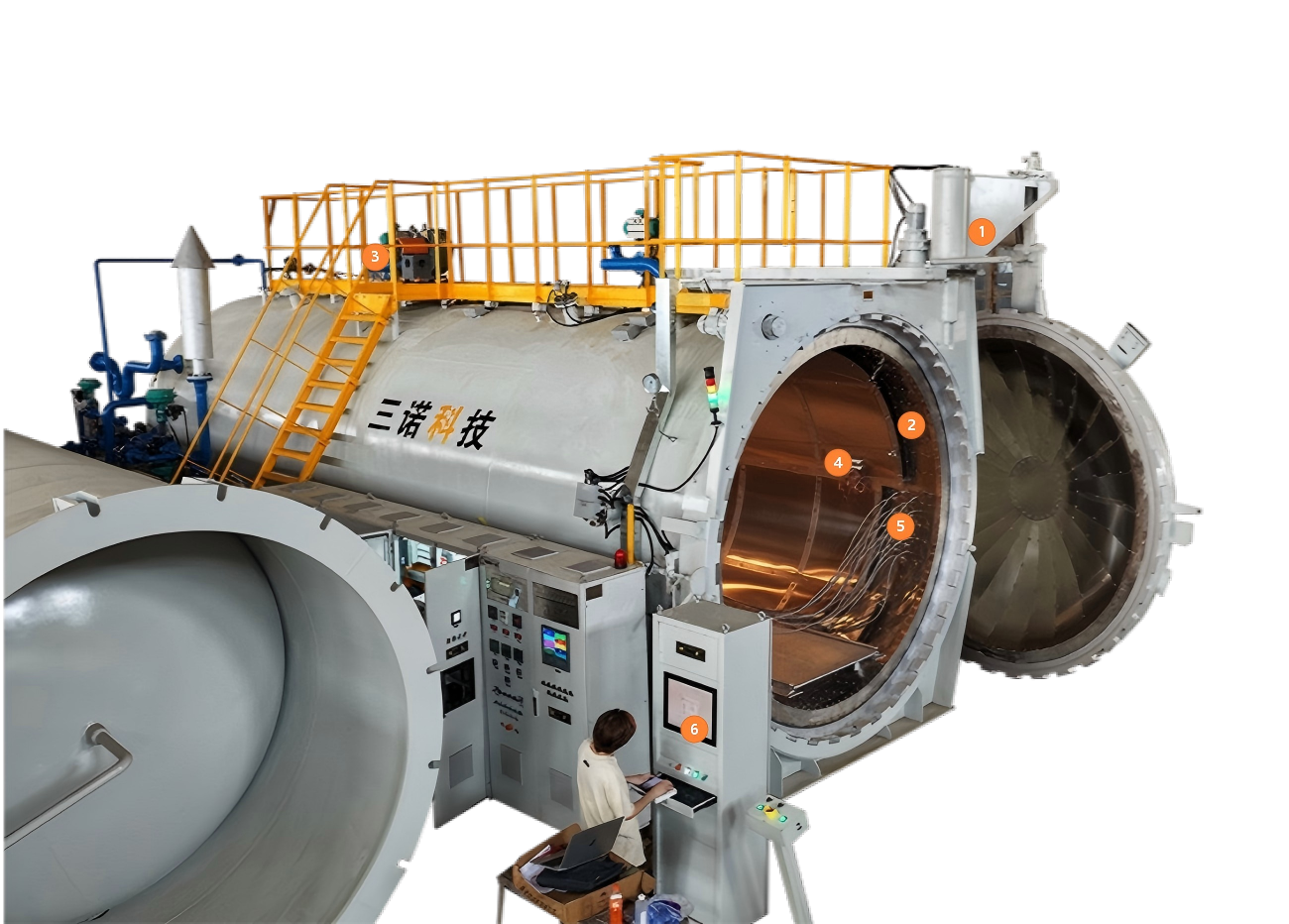

大型热压罐


快开门结构
罐门采用吊开门，门臂具有独立支撑结构，不会因受罐门自重产生变形，下垂。
罐门密封圈由耐高温氟胶材料制造。确保罐体密封性。
复合内保温结构和环形热风循环系统
纳米喷涂+纳米气凝胶毡+高密度陶瓷纤维，保温性能优异，节能效果显著
锥形导风装置+环形风道结构，气流充分顺畅，温度均匀性好
维修平台、安全护栏和爬梯装置
在热压罐顶部设置维修、检修平台，并配有爬梯。
在热压罐周围和热压罐关键部位安装防护栏。
罐内照明与安全系统
罐内工作区域配置高亮度卤素灯。
罐内配置有安全绳拉索，防止人在罐中，误操作关门。
先进TPC控制软件
性能可靠，功能强大，尤其是数据采集、分析、报告系统方面。
先进的固化控制理念和设备网络构架，实现系统冗余及DCS集散控制。
真空系统
每个真空接口可被单独控制，同时抽测分离。
真空袋破裂，相应真空管路都能单独切断。

技术优势

多重安全保护
机械，电气，软件多重安全联锁和保护，最大限度的保证热压罐作为压力容器的安全。
模块化设计
压力系统，冷却系统，真空系统、装载系统等模块化设计，布局美观，安装、保养、维修都很便捷。
TPC控制软件
基于Microsoft Windows平台的先进热能工艺控制（TPC）系统，性能可靠，功能强大，尤其是数据采集、分析、报告系统方面。
服务全球
多种产品制造标准，GB150 / ASME / PED / EAC(GOST) 等，服务全球。

型号参数

型号	工作内径(mm)	工作长度(mm)	工作温度(ºC)	工作压力(Mpa)	测温点	真空路数
SN-CGF3580G	3500	8000	100-450	0.8~5.0	40	20
SN-CGF35100G	3500	10000	100-450	0.8~5.0	40	20
SN-CGF35120G	3500	12000	100-450	0.8~5.0	40	20
SN-CGF35150G	3500	15000	100-450	0.8~5.0	40	20
SN-CGF35180G	3500	18000	100-450	0.8~5.0	40	20
SN-CGF4080G	4000	8000	100-450	0.8~5.0	40	20
SN-CGF40100G	4000	10000	100-450	0.8~5.0	40	20
SN-CGF40120G	4000	12000	100-450	0.8~5.0	40	20
SN-CGF40150G	4000	15000	100-450	0.8~5.0	40	20
SN-CGF40180G	4000	18000	100-450	0.8~5.0	40	20
SN-CGF4020000G	4000	200000	100-450	0.8~5.0	40	20
