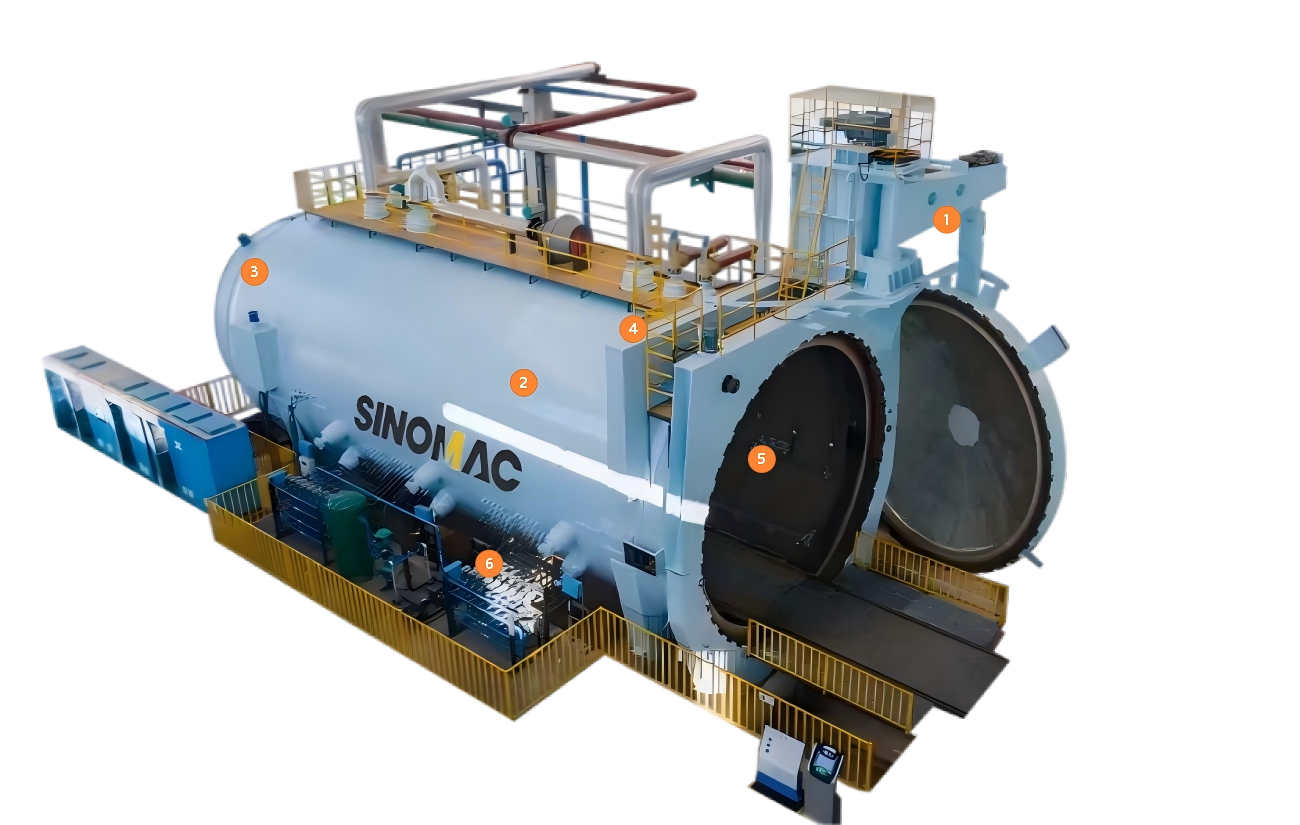

超大型热压罐

有效直径：≥ 4500mm

有效长度：≥ 8000mm

工作温度：100 - 450℃

工作压力：0.8 - 5.0Mpa

工作介质：压缩空气/氮气

应用领域：主要应用于航空航天、国防军工等战略领域，是针对大型及超大型复合材料构件整体共固化/共胶接工艺而配置的尖端装备。典型产品包括新一代商用飞机机身筒段、机翼整体壁板、直升机主旋翼、运载火箭整流罩与舱段、卫星及空间站大型结构件等。SINOMAC超大型热压罐在高端复合材料制造装备领域的较高水平，技术集成度极高，运行稳定可靠，是支撑高端装备轻量化与一体化制造的核心平台。

索取报价 13912342699

产品介绍技术优势型号参数案例展示相关产品四全服务

产品介绍

SINOMAC超大型热压罐是专为满足航空航天等领域对大型复合材料构件整体成型需求而研制的旗舰级产品。本产品成功攻克了超大型结构在极端工艺条件下的均匀性控制、稳定性保持及安全性保障等一系列难题。从罐体的极限承载与精密成型，到超长距离下的高均匀性热场气流组织；从多点多参量的智能协调加压控制，到全系统的节能与安全联锁，每一项设计均是针对超大型构件制造工艺特点的深度优化。确保该系列产品具备极限尺寸制造能力、卓越的工艺均匀性、极高的自动化与智能化水平、本质安全的设计理念以及全生命周期的可靠性与易维护性，满足现代工业对超大型复合材料构件高质量、高效率、高一致性的苛刻要求。

超大型热压罐


快开门结构
罐门采用吊开门，门臂具有独立支撑结构，不会因受罐门自重产生变形，下垂。
罐门密封圈由耐高温氟胶材料制造。确保罐体密封性
复合内保温结构和环形热风循环系统
纳米喷涂+纳米气凝胶毡+高密度陶瓷纤维，保温性能优异，节能效果显著；
锥形导风装置+环形风道结构，气流充分顺畅，温度均匀性好；
卡套密封的电加热元件
电加热元件安装在热压罐尾部，采用卡套连接，拆卸方便，密封性能可靠
所有接线头在罐外，确保高温高压下安全可靠。
维修平台、安全护栏和爬梯装置
在热压罐顶部设置维修、检修平台，并配有爬梯。
在热压罐周围和热压罐关键部位安装防护栏。
罐内照明与安全系统
罐内工作区域配置高亮度卤素灯。
罐内配置有安全绳拉索，防止人在罐中，误操作关门
真空系统
每个真空接口可被单独控制，同时抽测分离。
真空袋破裂，相应真空管路都能单独切断。

技术优势

多重安全保护
机械，电气，软件多重安全联锁和保护，最大限度的保证热压罐作为压力容器的安全。
模块化设计
压力系统，冷却系统，真空系统、装载系统等模块化设计，布局美观，安装、保养、维修都很便捷。
TPC控制软件
基于Microsoft Windows平台的先进热能工艺控制（TPC）系统，性能可靠，功能强大，尤其是数据采集、分析、报告系统方面。
服务全球
多种产品制造标准，GB150 / ASME / PED / EAC(GOST) 等，服务全球。

型号参数

型号	工作内径(mm)	工作长度(mm)	工作温度(ºC)	工作压力(Mpa)	测温点	真空路数
SN-CGF45100G	4500	10000	100-450	0.8~5.0	64	32
SN-CGF45150G	4500	15000	100-450	0.8~5.0	64	32
SN-CGF45200G	4500	12000	100-450	0.8~5.0	64	32
SN-CGF50100G	5000	10000	100-450	0.8~5.0	80	40
SN-CGF50150G	5000	15000	100-450	0.8~5.0	80	40
SN-CGF50200G	5000	20000	100-450	0.8~5.0	80	40
SN-CGF60120G	6000	12000	100-450	0.8~5.0	100	50
SN-CGF60160G	6000	16000	100-450	0.8~5.0	100	50
SN-CGF60200G	6000	20000	100-450	0.8~5.0	100	50
SN-CGF60250G	6000	25000	100-450	0.8~5.0	100	50
SN-CGF60300G	6000	30000	100-450	0.8~5.0	100	50
